配電柜型號有哪些配電屏和配電柜的區別

發布時間：2020-11-26 來源：http://www.qfpsy.com/ 瀏覽量：

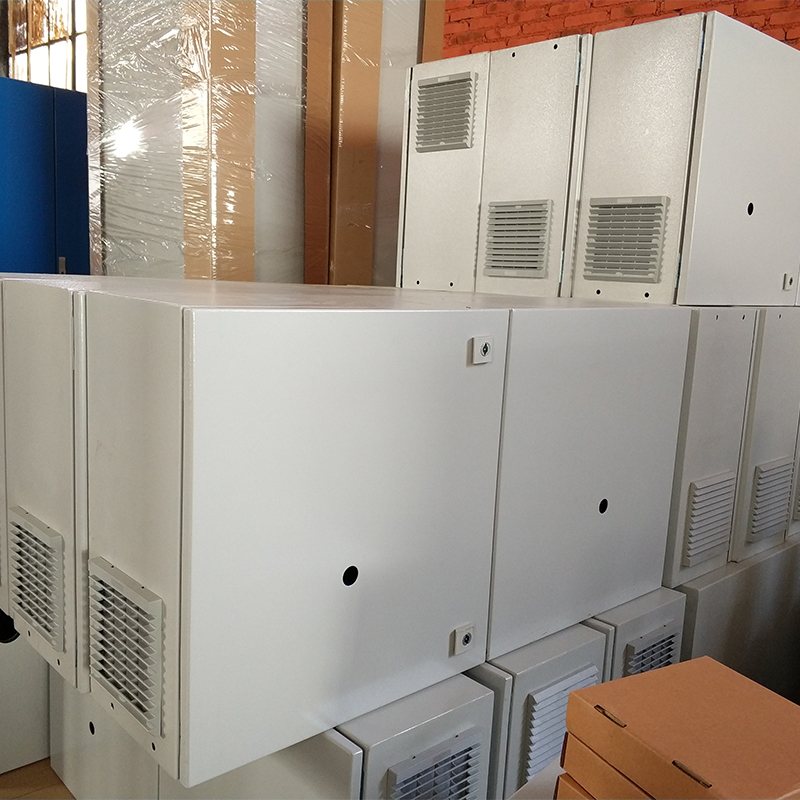

配電柜在生活中人們俗稱開關柜，一般情況下我們看到的配電柜都是安排在較為隱蔽的角落里，它一般通過廠家預定按照訂貨要求組裝出廠，運往現場安裝。

配電柜型號

配電柜型號種類繁多哦，國產型號有MLS、GCKGGD等；國外廠家型號：MD190，ArTu、8PT等；標準的型號為GB7251.1。

配電柜型號含義

配電柜型號由字母及數字等組合而成，一般情況下：

位數字P代表：開啟式低壓開關柜，位數字G代表：封閉式低壓開關柜

第二位數字G代表：固定死，第二位數字C代表：抽出式，H-固定、抽出混裝式。

第三位數字L（或D）代表：動力用，第三位數字K代表：控制用，第三位數字S代表：森源電氣系統

舉例說明：PGD就是指：開啟式低壓開關柜，電器元件固定安裝固定接線；

配電柜安裝

配電板（箱）安裝要求是：配電板（箱）應用不可燃材料制作；觸電危險性小的生產場所和辦公室，可安裝開啟式的配電板；在觸電危險性大或作業環境較差的加工車間、鑄造、鍛造、熱處理、鍋爐房、木工房等場所，應安裝封閉式箱柜；在有導電性粉塵或產生易燃易爆氣體的危險作業場所，必須安裝密閉式或防爆型的電氣設施；配電板（箱）各電氣元件、儀表、開關和線路應排列整齊，安裝牢固，操作方便。；落地安裝的板（箱）底面應高出地面5~10 mm；操作手柄中心高度一般為1.2～1.5m；板（箱）前方0.8～1.2m的范圍內無障礙物；保護線連接可靠；板（箱）以外不得有裸帶電體外露；必須裝設在板（箱）外表面或配電板上的電氣元件，必須有可靠的屏護。

配電柜操作規程

一、配電柜為船舶配電八產和設備的正常運轉，任何無關人員不得扳動板上的開關。

二、發電機組啟動后，應利用動力屏升速開關手動緩慢加速，直到發電機進入正常工作狀態，電壓與頻率達到規定值，方可合閘送電。

三、配電板進入配電狀態后，不得隨意拔動動力屏升速開關，空氣斷路器的閉鎖開關非緊急情況不得使用。

四、發電機并聯運行要嚴格按照并車條件要求與規定進行操作，要注意出現逆功率（逆流）和并車失敗等現象。

五、停機時應先切斷發電機負荷，然后空載停車，不得帶負荷直接停機。

六、交插岸電時，應先切斷岸電屏各動力開關，然后檢查接線與相序的正確性，確認正確后，方可實施船岸電的轉換，嚴禁帶負荷操作。

七、配電柜應定期進行清潔和維護保養工作，以便使設備始終處于良好的工作狀態。

八、發電機工作，輪機人員進行配電板操作時，應集中思想，謹慎操作，防止意外事故發生，否則將追究個人事故責任。

九、充放電板為船舶應急配電板，當班輪機人員應經常檢查其工作狀況，隨時保證低壓電力充足，并通過板上儀表掌握磁飽和穩壓器的工作狀況。

十、正常航行時，配電板上各路開關應處于接通，以保證發電機能隨時啟動及應照時能隨時投入使用。

十一、以上各點希望輪部成員嚴格遵守。
